概述

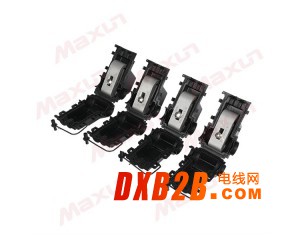

电表箱线夹是一种具有电阻小、连接可靠、加紧力恒定、安装方便、通用性强，可重复安装使用且高度性价比等特性的一种非承力型电力连接金具，常使用于塑料绝缘铜、铝导线主干线与电表入户分支的连接。
产品设计传承了节能线夹铰接式结构的特点，同时采用了不影响导体的垂直出线方式和自锁功能，及AB 件与C 型线夹形成一个自锁整体，使产品完美结合还大大减轻了劳动强度，在安装和拆卸中完全不损伤导线，能多次重复使用，与导线同寿命，并极大的提供了工作效率，属于环保节能产品。
产品采用特殊的铝合金材质，进行科学合理的设计构造，使其在使用过程中可随外界环境及负荷条件的变化，而线夹对导线的接触压力很小，使连接接续达到要求，同时能长期保持导线与线夹恒定的接触压力，恒定而足够的压力与接触面长期保持非常低的接触电阻，过载能力强，对导线形成稳定的压力负荷。

应用范围

适用电压等级：300V/500V、600V、1000V
适用范围：城网或农网中300/500V、600V/1000V 主干线( 单塑/ 双塑铜绞线、铝绞线）与电表入户之间的连接

规格及技术参数

规格型号	主线 mm²	支线 mm²	拉断力	额定电流	绝缘罩
JCD-0	16-25	2.5、4、6、10、16、(25)	0.8	80	JCD-0(Z)
JCD-1	35-50	2.5、4、6、10、16、(25)	0.8	80	JCD-1(Z)
JCD-2	70-95	2.5、4、6、10、16、(25)	0.8	80	JCD-2(Z)
JCD-3	120-150	2.5、4、6、10、16、(25)	0.8	80	JCD-3(Z)
JCD-4	185-240	2.5、4、6、10、16、(25)	0.8	270	JCD-4(Z)
JCD-12	25-50	25、35、50、70	1.2	270	JCD-12(Z)
JCD-22	70-95	25、35、50、70	1.2	270	JCD-22(Z)
JCD-32	120-150	25、35、50、70	1.2	270	JCD-32(Z)
JCD-42	185-240	25、35、50、70	1.2	270	JCD-42(Z)

备注：绝缘罩默认配防水护罩，普通护罩需特别说明

安装流程

▪ 剥开导线绝缘层，主线长度32mm-38mm、支线长度15mm-20mm；
▪ 将线夹套入主线内；
▪ 将支线套入对应的线夹接线孔内（大孔：10mm²、16mm²、50mm²、70mm²，小孔：2.5mm²、4mm²、6mm²、25mm²、35mm²）；
▪ 从壳体打字面插入螺栓、放平垫、弹垫、螺母后拧紧螺母直至线夹不可滑动；
▪ 安装绝缘罩
